Artikel 3.BM340
Bedienmodul Auswuchtelektronik, BM340
Anzeige zur Bedienung und Visualisierung von Auswucht- und GAP-Steuergeräten.
- Graphisches Display mit Touchscreen
- Software Balcon350 für Auswuchten und AE-Körperschall
- 2 USB-Anschlüsse
- CAN-Bus Datenausgang
- Kurze Lieferzeit
Pluspunkte zur profitablen und erfolgreichen Bedienung
- Gestaltung der eigenen Benutzeroberfläche,
z.B. für Maschinenhersteller.
Source Code für die kundenspezifische Benutzeroberfläche wird mitgeliefert. - Flexible Wahl des Betriebssystems, z.B.: Linux, Windows ab Version 8.
- Über Netzwerk (CAN-Bus-Raspberry-Netzwerk) zugänglich.
- Kombination mit bewährten Komponenten der Serien AB/KM 240/300/340 für die Anwendungen Auswuchten und AE-Körperschall.
- Adaption an künftige Gerätegeneration AB400
Katalog-# / Beschreibung
| Katalog-# | Bestell-# | Beschreibung |
|---|---|---|
| 3.BM340P01.24 | 1057425A | Bedienmodul für AB340 mit 19" Frontplatte 482 x 134mm |
| 3.BM340P02.24 | 1057426A | Bedienmodul für AB340 mit 1/2 19" Frontplatte 241 x 134mm |
| 3.BM340P02.24.01 | 1061705A | Bedienmodul für AB340 mit 1/2 19" Frontplatte 241 x 134mm |
| 3.BM340P03.24 | 1055765A | Bedienmodul für AB340 mit Frontplatte 270 x 134mm |
| 3.BM340P31.24 | 1057427A | Bedienmodul für AB340 mit 19" Frontplatte 482 x 158mm |
| 3.BM340P32.24 | 1057431A | Bedienmodul für AB340 mit 1/2 19" Frontplatte 241 x 158mm |
| 3.BM340P33.24 | 1057428A | Bedienmodul für AB340 mit Frontplatte 270 x 158mm |
Technische Details
| Technische Daten | 3.BM340P01.24 / 3.BM340P31.24 |
|---|---|
| Betriebsspannung | 24 V= |
| Leistungsaufnahme ca. | 80 VA |
| Modul Schnittstelle | 9-poliger D-SUB Stecker für CAN-Bus |
| Bedienung | Touchscreen |
| Maße B x H x T [mm] | 19“ 482 x 134 x 77 - 3.BM340P01.24 |
| Maße B x H x T [mm] | 19“ 482 x 158 x 72 - 3.BM340P31.24 |
| Gewicht ca. | 3 kg |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |
| Technische Daten | 3.BM340P02.24 / 3.BM340P02.24.01 / 3.BM340P32.24 |
|---|---|
| Betriebsspannung | 24 V= |
| Leistungsaufnahme ca. | 80 VA |
| Modul Schnittstelle | 9-poliger D-SUB Stecker für CAN-Bus |
| Bedienung | Touchscreen |
| Maße B x H x T [mm] | 1/2 19“ 241 x 134 x 78 - 3.BM340P02.24 |
| Maße B x H x T [mm] | 1/2 19“ 241 x 134 x 97 - 3.BM340P02.24.01 |
| Maße B x H x T [mm] | 1/2 19“ 241 x 158 x 78 - 3.BM340P32.24 |
| Gewicht ca. | 3 kg |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |
| Technische Daten | 3.BM340P03.24 / 3.BM340P33.24 |
|---|---|
| Betriebsspannung | 24 V= |
| Leistungsaufnahme ca. | 80 VA |
| Modul Schnittstelle | 9-poliger D-SUB Stecker für CAN-Bus |
| Bedienung | Touchscreen |
| Maße B x H x T [mm] | 270 x 134 x 72 - 3.BM340P03.24 |
| Maße B x H x T [mm] | 270 x 158 x 72 - 3.BM340P33.24 |
| Gewicht ca. | 3 kg |
| Umgebungstemperatur bei Betrieb | 0 °C bis +50 °C |
| Umgebungstemperatur bei Lagerung | -10 °C bis +60 °C |
| Luftfeuchtigkeit | 20 % bis 50 % rel. Feuchte |
Maßzeichnungen
3.BM340P01.24
3.BM340P02.24

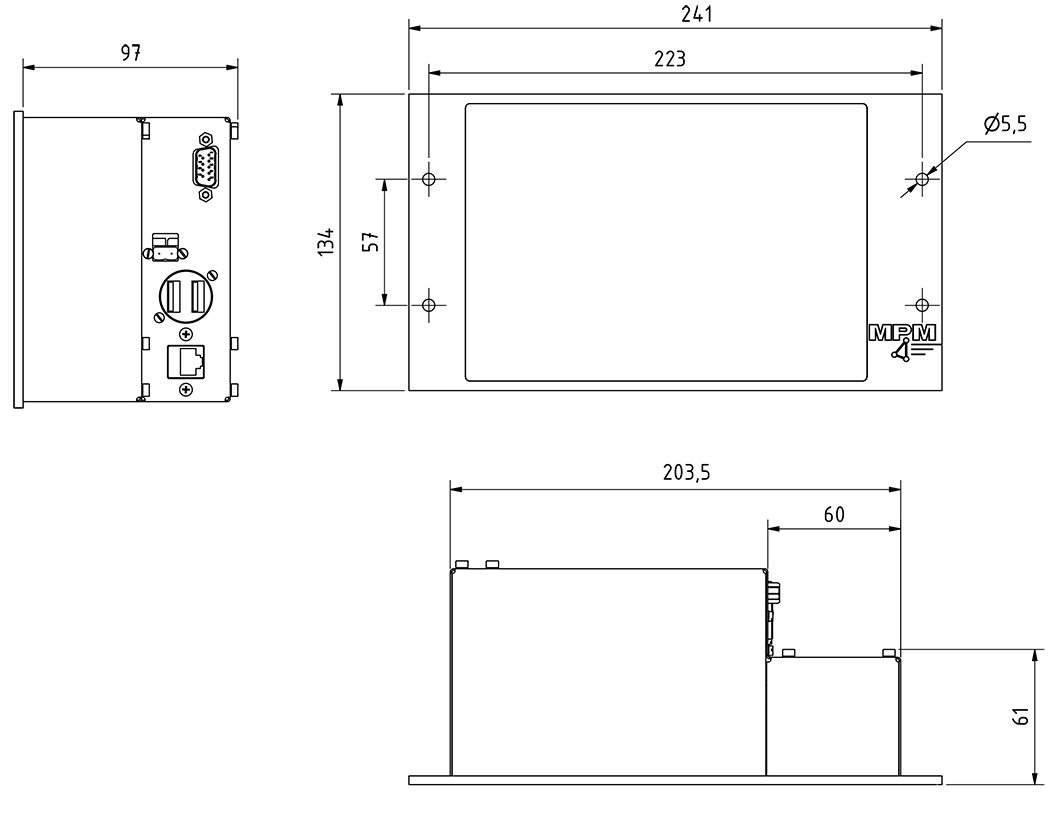

3.BM340P02.24.01
3.BM340P03.24
3.BM340P31.24

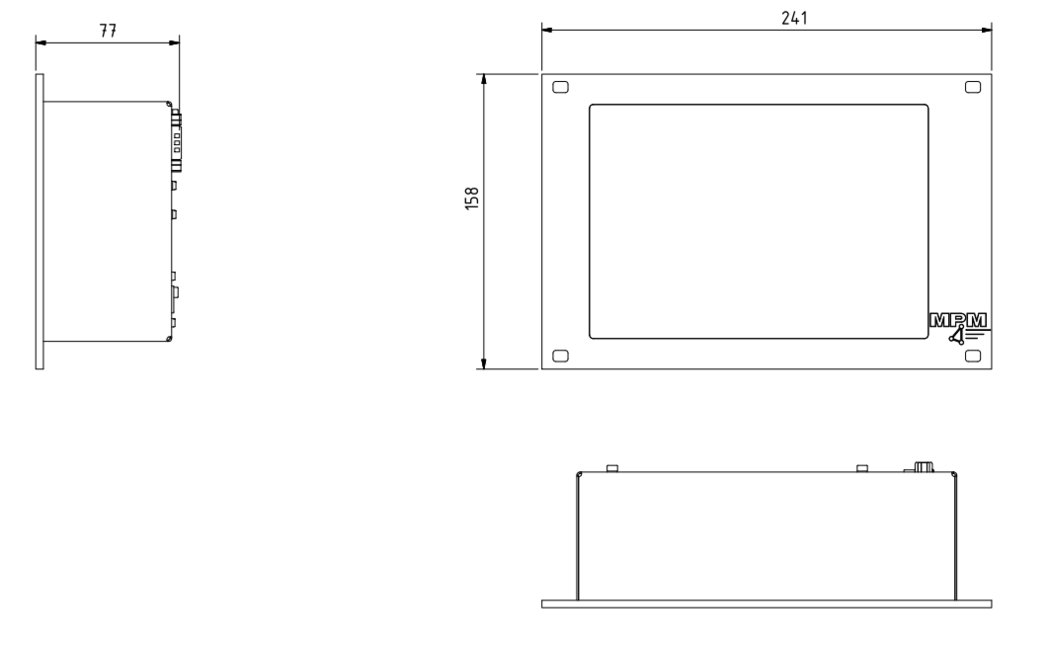

3.BM340P32.24
3.BM340P33.24
| Zubehör | Beschreibung | Artikel | |
|---|---|---|---|
 | Datenkabel, 9-polig | 3.DKC.B09 | zum Produkt |
 | Schaltschrankmodule AB340 | 3.AB340SM3 | zum Produkt |
 | Anbau-Auswuchtapparate Typ ESB | 3.ESB | zum Produkt |
 | Einbau-Auswuchtapparate | 3.ISB | zum Produkt |
