MPM

Artikel 3.KM350SM3.Vx

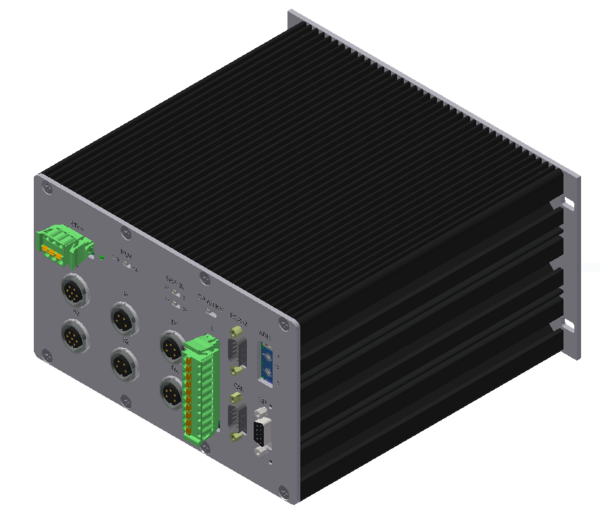

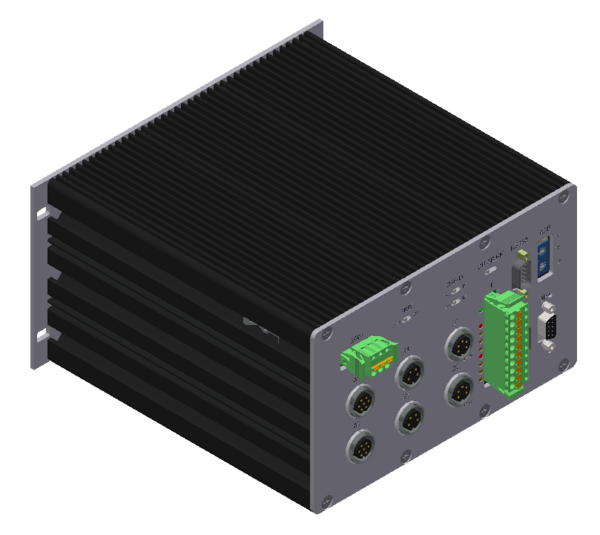

AE-Körperschallmodul, KM350.SM3 mit Profibus

  • Mit 1- oder 2-Kanal AE-Körperschall-Anschluss mit integrierten Verstärkern
  • Profibus-Schnittstelle
  • Kurze Lieferzeit
AE-Filtertypen Beschreibung
A für Auswuchtapparat (GA) oder ASK-Sensor
E für ASM-Sensor
Q für Fluidsensensor
T für Auswuchtapparat (G) oder ASK-Sensor

Pluspunkte zur profitablen und erfolgreichen Bedienung

  • Gestaltung der eigenen Benutzeroberfläche,
    z.B. für Maschinenhersteller.
    Source Code für die kundenspezifische Benutzeroberfläche wird mitgeliefert.
  • Flexible Wahl des Betriebssystems, z.B.: Linux, Windows ab Version 8.
  • Über Netzwerk (CAN-Bus-Raspberry-Netzwerk) zugänglich.
  • Kombination mit bewährten Komponenten der Serien AB/KM 240/300/340 für die Anwendungen Auswuchten und AE-Körperschall.
  • Adaption an künftige Gerätegeneration AB400

Katalog-# / Beschreibung

Katalog # Bestell # Beschreibung
3.KM350SM3.V1A.DPV1 1017299A Mit 1 AE-Sensor Filtertyp A
3.KM350SM3.V1E.DPV1 1038129A Mit 1 AE-Sensor Filtertyp E
3.KM350SM3.V1Q.DPV1 1017300A Mit 1 AE-Sensor Filtertyp Q
3.KM350SM3.V1T.DPV1 1017301A Mit 1 AE-Sensor Filtertyp T
3.KM350SM3.V2AA.DPV1 1046822A Mit 2 AE-Sensoren Filtertyp A / A
3.KM350SM3.V2AE.DPV1 1017302A Mit 2 AE-Sensoren Filtertyp A / E
3.KM350SM3.V2AT.DPV1 1041757A Mit 2 AE-Sensoren Filtertyp A / T
3.KM350SM3.V2EE.DPV1 1044944A Mit 2 AE-Sensoren Filtertyp E / E
3.KM350SM3.V2QE.DPV1 1017303A Mit 2 AE-Sensoren Filtertyp Q / E
3.KM350SM3.V2TT.DPV1 1041758A Mit 2 AE-Sensoren Filtertyp T / T

Technische Details

Technsiche Daten
Betriebsspannung DC 24 V=
Leistungsaufnahme ca. Pmax 30VA
Bedienung und Visualisierung Am PC oder PC der Steuerung über CAN-Busmit Software Balcon350, durch Software des Maschinenherstellers via Profibus
Maße B x H x T 220 x 120 x 206mm
Gewicht ca. 3 kg
Standardgehäuse SM3, Aluminium
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +70 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

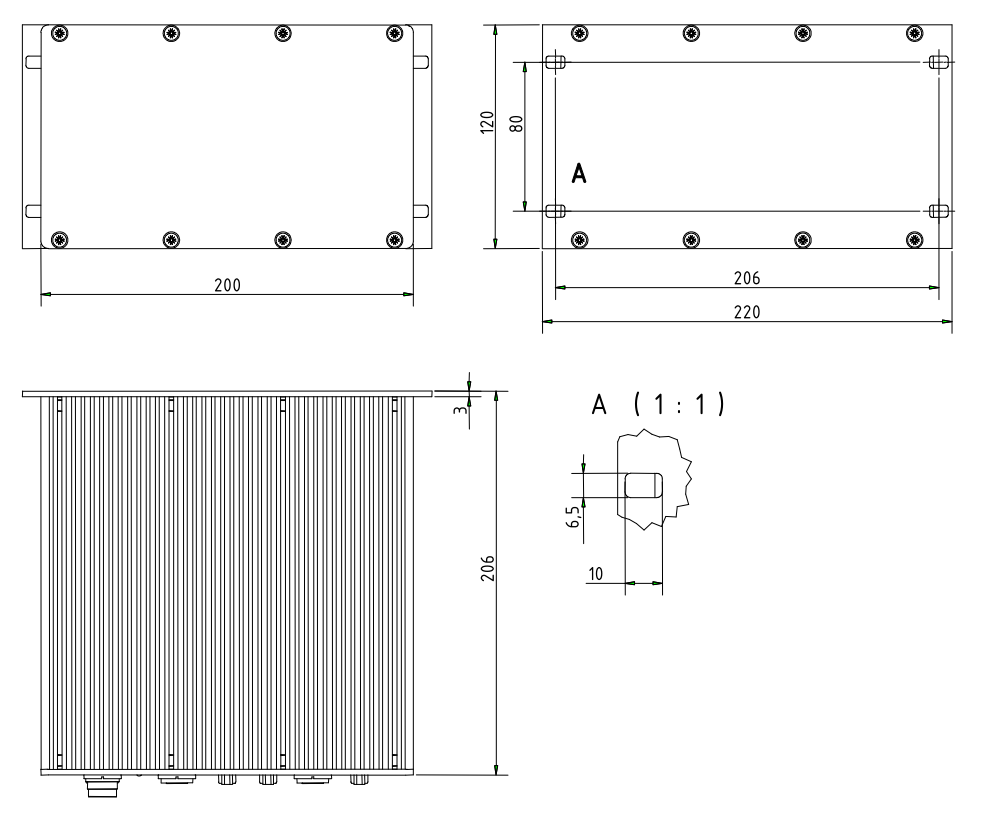

Maßzeichnungen

Anwendungsbeispiel

  • AE-Körperschallmodul 3.KM350SM3.V1A.DPV1
    wahlweise mit AE-Sensoren ASM / ASK / FS
