Artikel 3.KM350SM3

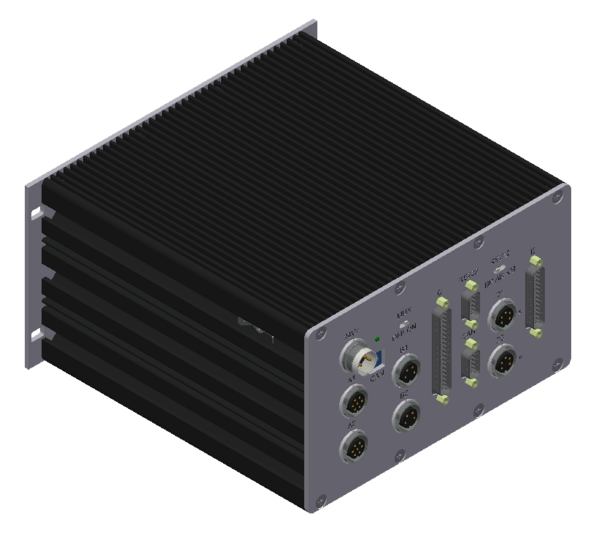

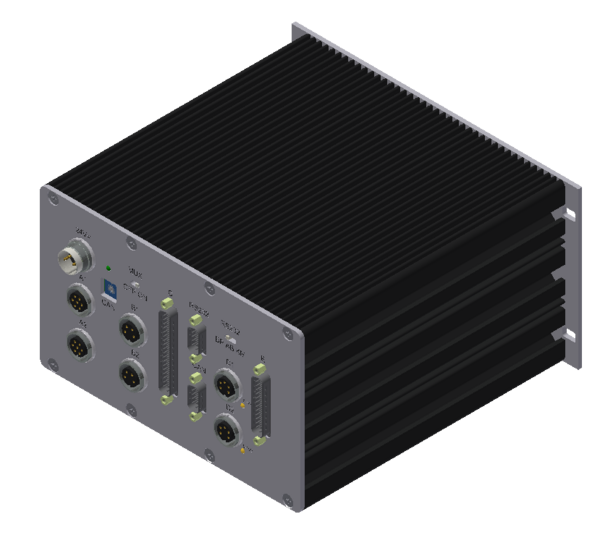

AE-Körperschallmodul, KM350.SM3

  • Mit 1- oder 2-Kanal AE-Körperschall-Anschluss mit integrierten Verstärkern
  • Ein-/Ausgabekarte
  • Kurze Lieferzeit
AE-Filtertypen Beschreibung
A für Auswuchtapparat (GA) oder ASK-Sensor
E für ASM-Sensor
Q für Fluidsensensor
T für Auswuchtapparat (G) oder ASK-Sensor

Pluspunkte zur profitablen und erfolgreichen Bedienung

  • Gestaltung der eigenen Benutzeroberfläche,
    z.B. für Maschinenhersteller.
    Source Code für die kundenspezifische Benutzeroberfläche wird mitgeliefert.
  • Flexible Wahl des Betriebssystems, z.B.: Linux, Windows ab Version 8.
  • Über Netzwerk (CAN-Bus-Raspberry-Netzwerk) zugänglich.
  • Kombination mit bewährten Komponenten der Serien AB/KM 240/300/340 für die Anwendungen Auswuchten und AE-Körperschall.
  • Adaption an künftige Gerätegeneration AB400

Katalog-# / Beschreibung

Katalog # Bestell # Beschreibung
3.KM350SM3.V1C 1045612A Mit 1 AE-Sensor Filtertyp C
3.KM350SM3.V1E 1054126A Mit 1 AE-Sensor Filtertyp E
3.KM350SM3.V1T 1039778A Mit 1 AE-Sensor Filtertyp T
3.KM350SM3.V2QE 1017303A Mit 2 AE-Sensoren Filtertyp Q / E

Technische Details

Technische Daten
Betriebsspannung DC 24 V=
Leistungsaufnahme ca. Pmax 30VA
Bedienung und Visualisierung Am PC oder PC der Steuerung über CAN-Busmit Software Balcon350 Durch Software des Maschinenherstellers via Profibus
Maße B x H x T 220 x 120 x 206mm
Gewicht ca. 3 kg
Standardgehäuse SM3, Aluminium
Umgebungstemperatur bei Betrieb 0 °C bis +50 °C
Umgebungstemperatur bei Lagerung -10 °C bis +70 °C
Luftfeuchtigkeit 20 % bis 50 % rel. Feuchte

Maßzeichnungen

Anwendungsbeispiel

  • AE-Körperschallmodul 3.KM350SM3
    wahlweise mit AE-Sensoren ASM / ASK / FS
